Bộ điều khiển cân quy trình chiết rót và chia lô D320
D320 là thiết bị chỉ báo cân quy trình có vỏ gắn bảng điều khiển.Chỉ báo trọng lượng này nhằm mục đích xử lý các ứng dụng hệ thống cân, chiết rót, đóng gói và trộn.Rất dễ dàng để xây dựng một hệ thống điều khiển chính/phụ thông qua cổng nối tiếp RS232/485 với màn hình cảm ứng và các thiết bị chủ PLC.
Ứng dụng chính:
* Hệ thống kiểm soát cân nặng
* Kiểm soát quá trình hàng loạt
* Kiểm soát quy trình chiết rót
* Kiểm soát mục tiêu
Đặc trưng:
Nguồn điện đầu vào 24VDC, công suất tiêu thụ không quá 3W
1 x nền tảng cảm biến tải trọng tương tự I/F (lên đến 6x350 cảm biến tải trọng ohm)
Lên đến 100.000 bộ phận hiển thị
Tốc độ cập nhật trọng lượng lên tới 200Hz
Một cổng nối tiếp RS232/485 cho
- Đầu ra trọng lượng liên tục
- Nhu cầu đầu vào/đầu ra
- MODBUS-RTU phụ, tốc độ truy cập lên đến 50Hz
Bộ điều khiển mục tiêu
- Bộ so sánh điểm đặt đơn giản
- Bộ điều khiển tuần tự
- Phân loại Under/OK/Over
Sự định cỡ
- Hiệu chuẩn 2 điểm
- Hiệu chuẩn 3 điểm
- Hiệu chuẩn miễn phí
Vỏ bảng điều khiển IP65
Môi trường hoạt động
- Nhiệt độ hoạt động: -10℃~40℃
- Độ ẩm: 10％RH~95％RH, không ngưng tụ
Tùy chọn:
* 4 Đầu vào / 6 Đầu ra (OC)
* 4 Đầu vào / 6 Đầu ra (Rơle)
* Đầu ra tương tự 4-20mA (DAC 16-bit)
thông số kỹ thuật:
| Sự chính xác | |
| Lớp chính xác | III |
| EU phê duyệt | Bộ phận hiển thị 100.000, CMC 6000e |
| Màn hình & Bàn phím | |
| Trưng bày | Màn hình LED đỏ 7 đoạn 6 bit, cao 0,56'(14,2mm) |
| Cập nhật tốc độ | 250ms |
| Hiển thị trạng thái | Tổng, Thực, Chuyển động, Trung tâm Zero, Kg/Lb |
| Các phím chức năng | Bì, Rõ Ràng, Không, In |
| Load cell | |
| điện áp kích thích | 5V DC, tối đa 150mA |
| Tải số ô | Tối đa 6 x 350Ω |
| Loại kết nối | 4 dây hoặc 6 dây, Cáp:274mR/m2 |
| Chức năng quy mô | |
| Sự định cỡ | 2 điểm với trọng lượng kiểm tra hoặc không kiểm tra (CalFree) |
| Lọc | 5 bước |
| quy trình quy mô | Tare, Zero, Auto Zero, Chuyển động |
| đầu vào | Tùy chọn 4 Đầu vào, Có thể được chỉ định đầu vào từ xa cho máy chủ từ xa (PLC hoặc DCS) |
| đầu ra | Tùy chọn 6 Đầu ra, Có thể được chỉ định đầu ra từ xa cho máy chủ từ xa (PLC hoặc DCS) |
| Điều khiển | |
| Kiểm soát mục tiêu | Điều khiển trình tự hoặc điểm đặt đơn giản (với lệnh Bắt đầu & Hủy bỏ) |
| đóng bao PAC | Điều khiển 3 tốc độ, điều khiển kẹp túi và điều khiển rỗng |
| điền PAC | Đổ đầy không kiểm soát súng / Đổ đầy kiểm soát súng |
| giao tiếp I/F | ||
| Cổng nối tiếp | 1 cổng: RS232/485 | |
| Đầu ra liên tục | 10ms ~ 20ms (100~50Hz) | |
| MODBUS-RTU | Hỗ trợ, số nguyên & định dạng dữ liệu nổi | |
| Đầu ra analog | Bộ giải mã 4-20mA, 16-bit | |

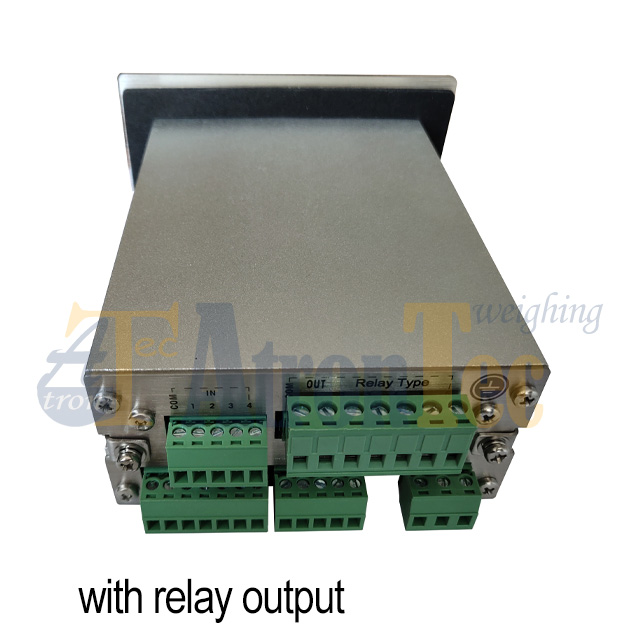

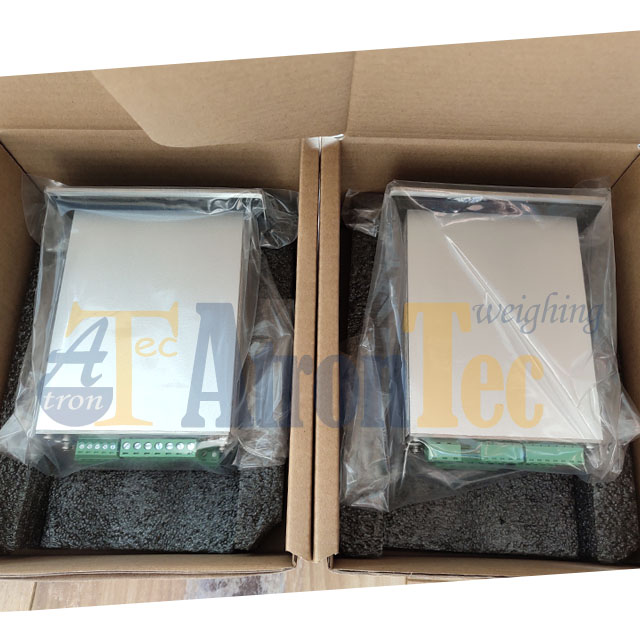

Hình ảnh bộ điều khiển cân:
