BM6E
Cảm ứng lực đơn điểm IP68 bằng thép không gỉ
Tất cả các đơn vị được sản xuất trong một hệ thống chất lượng đáp ứng các yêu cầu của ISO-9001
Tải các tính năng di động:
* Cảm ứng lực hàn đóng gói đầy đủ
* Thép không gỉ, IP68
* Thích hợp cho cân nền có cấu trúc cảm biến lực đơn
* Độ chính xác cao
* Kích thước bệ tối đa: 600*600mm
Các thông số chính:
* Tải trọng: 50kg,100kg,150kg,200kg,250kg,300kg
* Độ chính xác: 3000, lớp c3

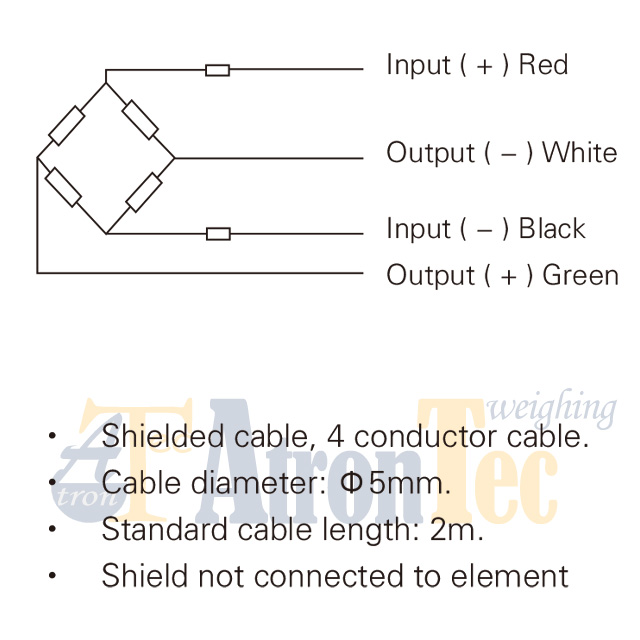

Kết nối điện-Nén tích cực
MÀU ĐỎ ----------- +EXC
MÀU ĐEN----------- -EXC
MÀU XANH LÁ----------- + TÍN HIỆU
TRẮNG----------- -DẤU HIỆU
TRẦN ----------- CÁI KHIÊN
THẬN TRỌNG: Cắt cáp sẽ ảnh hưởng đến hiệu chuẩn đầu ra toàn thang đo
Thông số kỹ thuật của ô tải:
| Lớp chính xác | C3 |
| Độ nhạy đầu ra (=FS) | 2,0 ± 0,2 mV/V |
| Công suất tối đa (Emax) | 50/100/150/200/250/300kg |
| Số lượng tế bào tải tối đa khoảng thời gian (nLC) | 3000 |
| Tỷ lệ khoảng thời gian xác minh LC tối thiểu Y=Emax/Vmin | 10000 |
| lỗi kết hợp | ±0,023%FS |
| Tải trọng chết tối thiểu | 0%FS |
| quá tải an toàn | 150%FS |
| quá tải cuối cùng | 300%FS |
| Số dư bằng không | ±1,5 |
| Kích thích, điện áp khuyến nghị | 5~12 V (DC) |
| Kích thích tối đa | 18 V (DC) |
| Kháng đầu vào | 350±3,5Ω |
| điện trở đầu vào | 351±2,0Ω |
| Vật liệu chống điện | ≥ 5000MΩ (50VDC) |
| bù nhiệt độ | -10~+40 ℃ |
| Nhiệt độ hoạt động | -35~+65℃ |
| Nhiệt độ bảo quản | -40~+70 ℃ |
| yếu tố vật chất | thép không gỉ |
| Mô-men xoắn được đề xuất khi cố định | M6: 10 (Nm) |
| Chỉnh sửa góc | 0,02 % giá trị tải / 100 mm |
| Bảo vệ chống xâm nhập (theo EN 60529) | IP68 |
| Lưu ý: Độ nhạy đầu ra 'S1' là 2,0 ± 0,002mV/V |
